OpenWrt系统网络配置和UCI命令详解

配置文件

OpenWrt所有配置保存在/etc/config目录，以下为主要的网络配置文件

  • 网络接口配置 /etc/config/network
  • 网络服务配置 /etc/config/dhcp
  • 防火墙配置 /etc/config/firewall

网络接口

OpenWrt网络接口一般包含lan口和wan口，但如果是X86等设备，只设置了一张网卡，只会生成lan口信息，在虚拟机中我们默认只配置一个网卡，方便配置网络，等熟悉基本网络配置后再尝试将OpenWrt打造成一台路由器。

查看网卡配置和IP信息

在前面的教程中，我们将网卡IP设置成了动态获取IP，那我们查看网卡和IP信息有哪几种方式呢

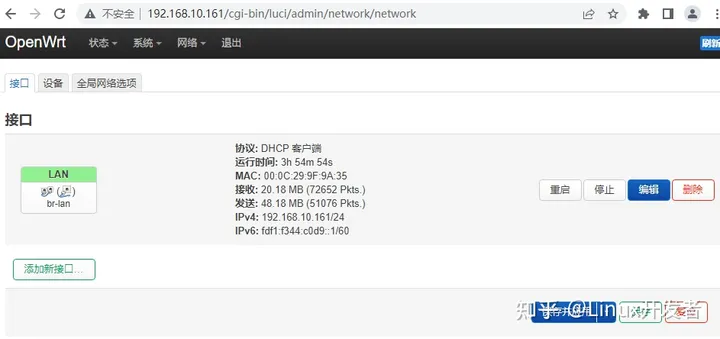

  • 通过web界面查看 这是我们最常用的查看方式，但作为开发人员，应该学会下面的命令行方式查看
OpenWrt系统网络配置和UCI命令详解插图
  • ifconfig ifconfig是一条用于显示和配置Linux/Unix操作系统中网络接口的命令。 ifconfig命令可以显示当前系统中所有可用的网络接口的信息，例如IP地址、MAC地址、子网掩码、广播地址等 命令格式: ifconfig $ifname 比如查看lan口信息: ifconfig br-lan



查看所有接口: ifconfig

由于通过ifconfig只能看到ip和子网掩码信息，还要结合ip或route命令查看路由信息



  • 通过ubus命令

ubus是OpenWrt中的一种轻量级RPC（Remote Procedure Call）机制，用于实现进程之间的通信。ubus支持基于JSON格式的消息传递和异步通信，它可以用来在OpenWrt设备上进行各种操作，例如获取设备状态、配置网络设置、查询系统信息等。

以使用ubus命令查看OpenWrt设备的网络信息。具体步骤如下：

获取指定网络接口的详细信息(接口的名称、MAC地址、IP地址、子网掩码、广播地址、网关、DNS服务器) ubus call network.interface.<interface_name> status，其中<interface_name>是网络接口的名称。 例如，获取lan接口的详细信息：ubus call network.interface.lan status



  • 查看配置

我们也可以通过读取配置的方式获取网卡配置信息，但如果设置成了dhcp方式，状态数据不会存储在配置中，这种方式适合查看基本信息，比如ip地址获取方式、接口信息等

  • 查看文件命令
    cat /etc/config/network

uci配置查看命令
uci show network



uci show network.lan



网络配置命令

  • 配置动态获取 uci set network.lan.proto=dhcp
  • 配置静态IP

设置IP配置方式：uci set network.lan.proto='static'
设置LAN口的IP地址：uci set network.lan.ipaddr='192.168.10.100'
设置LAN口的子网掩码：uci set network.lan.netmask='255.255.255.0'
设置LAN口的网关地址：uci set network.lan.gateway='192.168.10.1'
设置DNS服务器地址：uci set network.lan.dns='8.8.8.8'，如果有多个DNS服务器，可以用空格隔开多个IP地址，例如：uci set network.lan.dns='8.8.8.8 8.8.4.4'
保存修改后的配置：uci commit network
最后重启网络服务生效 /etc/init.d/network reload
执行完以上步骤后，OpenWrt设备的LAN口将配置为静态IP地址192.168.10.100、子网掩码255.255.255.0、网关192.168.10.1、dns 8.8.8.8

完整命令：



执行后可以查看uci和配置文件



lan接口修改后的配置



网络重启命令

修改网络配置后，有多种方式让配置生效

  • /etc/init.d/network reload
  • /etc/init.d/network restart
  • ubus call network reload

dhcp服务器配置

dhcp服务器用于分配ip地址给局域网的客户端，默认lan口的dhcp服务器是开启的，如果lan口虚拟网卡设置的是桥接模式，那lan口和PC处于同一广播域,PC可能会获取到OpenWrt系统分配的IP。
为了防止出现多DHCP服务器，我们要么将LAN口获取ip的方式改为dhcp，要么将DHCP服务器关闭，这里教大家如何关闭DHCP服务器。

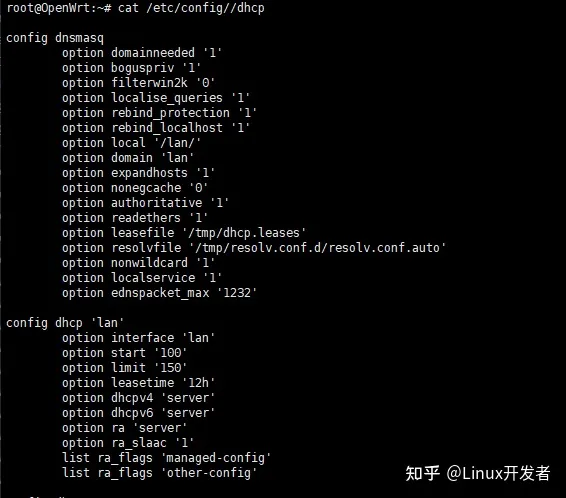

  • 配置文件
    dhcp服务器配置保存在/etc/config/dhcp中，里面dhcp服务器配置和接口dhcp配置

OpenWrt系统网络配置和UCI命令详解插图1



  • 关闭lan口dhcp

dhcp服务器忽略lan口： uci set dhcp.lan.ignore=1
保存配置： uci commit dhcp
重启服务： /etc/init.d/dnsmasq restart

wan口配置

如果是路由器，默认就包含了wan接口，而如果是虚拟机，只配置了一个网卡，则需要配置wan接口搭建路由环境，具体见最后的OpenWrt虚拟网络环境搭建教程。

查看wan口配置

uci show network.wan

常用配置
wan口配置和lan口类似，也可以设置static、dhcp、pppoe等方式，我们可以通过uci命令修改，也可以通过vi命令编辑/etc/config/network配置文件修改，配置生效方式和lan口一样。

以下为各种方式的接口配置/etc/config/network

  • dhcp方式

  • 静态ip

  • pppoe拨号

虚拟机路由环境搭建

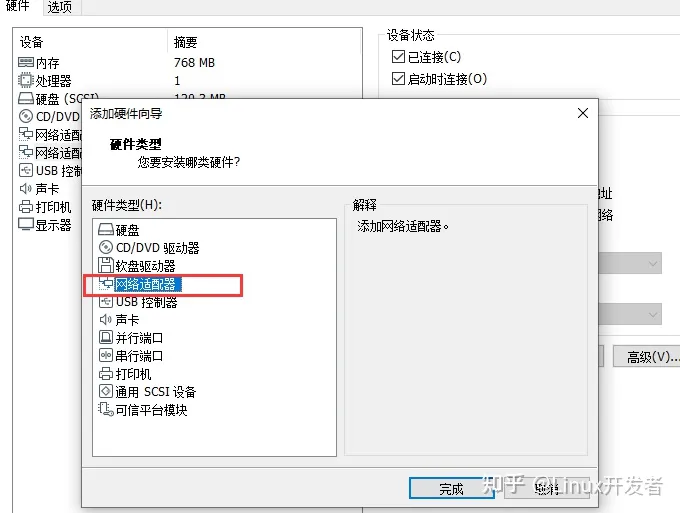

  • 增加虚拟网卡
    当我们通过虚拟机安装系统后默认只配置了一个网卡，所以我们还需要增加一个网卡，用于做wan口
OpenWrt系统网络配置和UCI命令详解插图2
  • 网络规划

为了方便模拟数据从lan到wan进行转发，我们需要增加一台虚拟PC，该PC和OpenWrt LAN口在同一个局域网，而OpenWrt wan口和物理PC在同一个局域网（通过桥接或NAT模式均可），这样虚拟PC上网数据就会经过OpenWrt处理，OpenWrt充当了一个路由器的角色。

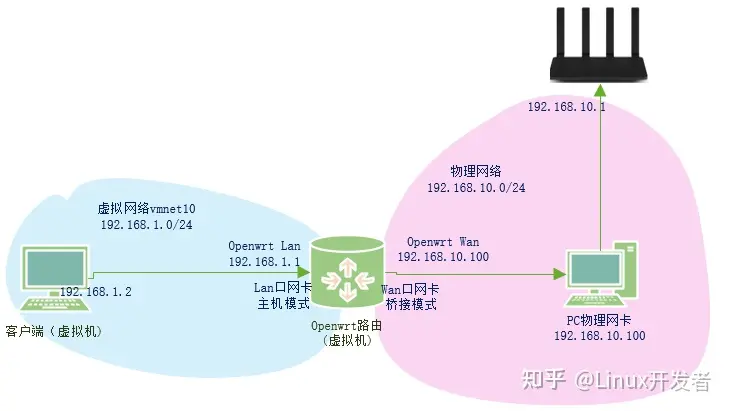

网络拓扑
将OpenWrt lan接口配置为主机模式绑定为vmnet10(其他未占用的也可以)，这样所有vmnet10中的网卡都和OpenWrt lan在同一个局域网。而wan口网卡设置为桥接模式，这样wan口可以获取到路由器分配的ip，并且和PC网卡ip在同一个网段。

网络拓扑图如下：

OpenWrt系统网络配置和UCI命令详解插图3

根据网络拓扑，还需要增加一台客户端，将网卡绑定到vmnet10，这样该客户端可以通过OpenWrt虚拟机联网，这里建议将OpenWrt系统克隆后修改网卡配置，作为客户端使用，当然你也可以增加一台windows、ubuntu虚拟机，连接OpenWrt路由器LAN口使用。

管理OpenWrt 设备按以上拓扑部署后大家应该发现一个问题，就是物理PC不能直接访问OpenWrt了，因为PC和OpenWrt wan口在同网段，和OpenWrt lan不在同一网段。
那如何管理配置OpenWrt系统呢？
这里有两个方案：

  1. 新增一台虚拟PC连接在OpenWrt LAN口，这样在虚拟PC中可以直接管理OpenWrt
  2. 通过wan口访问OpenWrt系统
    注意默认是不能直接通过wan口访问的，因为OpenWrt默认开启了wan口防火墙，需要先关闭

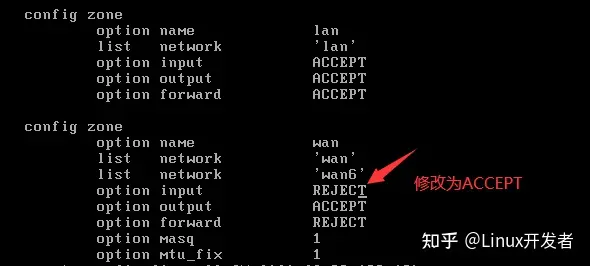

    关闭wan口防火墙
    打开防火墙配置，找到wan口的配置规则，将REJECT修改为ACCEPT，然后重新加载防火墙规则
    vi /etc/config/firewall
OpenWrt系统网络配置和UCI命令详解插图4

:wq 保存后执行

/etc/init.d/firewall restart
这样就可以通过web访问OpenWrt系统了，注意通过wan口ip访问。
也可以通过ssh连接wan口ip访问后台，注意低版本的OpenWrt需要绑定ssh服务到wan口才能访问，ssh配置文件`/etc/config/dropbear`,绑定到wan后重启服务即可,重启ssh服务命令`/etc/init.d/dropbear  restart`
